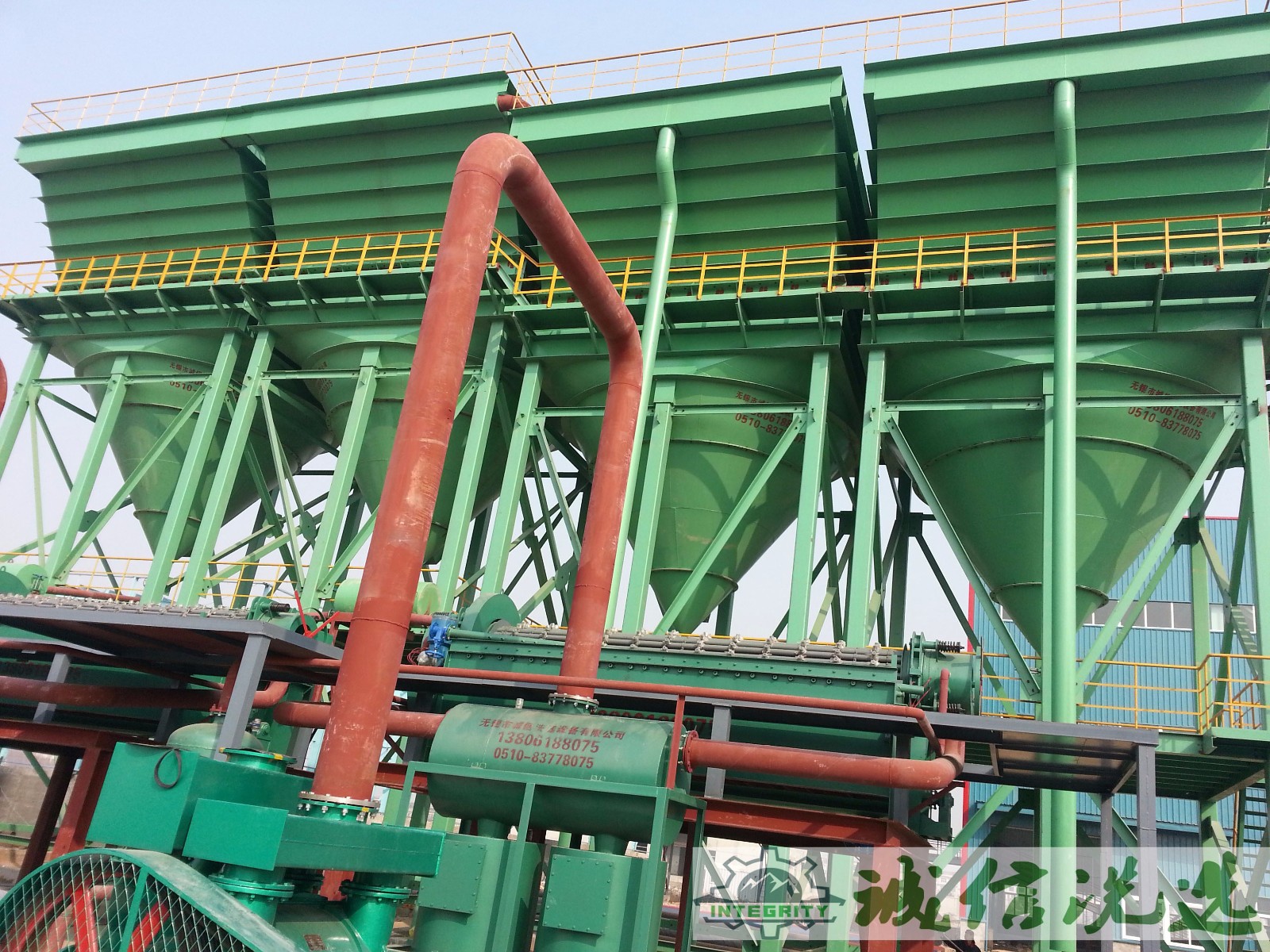

NXB倾斜板箱式浓密机

NXB系列倾斜板箱式浓密机的外壳用薄钢板制成,其上部呈斜方形,内装平行排列的倾斜板;下部底面为锥形,用于收集沉淀物。工作时矿浆通过窄槽沿整个箱的宽度给到倾斜板中间,然后向上流过浓缩板。澄清液由上部溢流槽排出,沉淀物自浓缩板沉积下来向下滑动。沉积到下部角锥形箱内。再从底部的排矿管排出。倾斜板浓缩机的工作原理和传统的浓缩机一样,都是利用重力沉降作用把矿浆中的固体颗粒分离出来,但其沉降作用是发生在设备中的各倾斜板之间的空腔内,倾斜板之间的间距很小其间流体易形成层流,且固体颗粒只需沉降很小的距离可以落到板上,然后沿倾斜板下滑,所以其有效沉降面积为设备原有面积的十倍。

一、主要用途

    我公司生产的NXB倾斜板浓密机是在充分吸收国外先进技术基础上结合国际实际矿山特点。开发研制的新一代产品,已得到广泛应用。主要应用于矿山选矿和细粒煤泥的澄清、浓缩,也可以用于其它行业的固液分离。

二、主要特点

1、斜板浓缩通道的集成模式。每个沉降通道具有相同的进料、分级浓缩、排砂和溢流功能,结构尺寸相同,保证各分级浓缩通道作业的稳定性和同一性。

    2、斜板具有表面光滑疏水、耐磨损的特殊效果,细泥物料不易在斜板板面粘接和堆积。

    3、浓缩过程在各个独立的斜板通道内分别完成,细粒溢流或清水从各通道溢流面横向直接排出,缩短了溢流排出路径,有效解决溢流排出过程的细粒短路和循环问题,保证设备获得较高的浓缩效率。

    4、采用侧面进料方式和封闭的进料道,避免了入料对矿浆澄清,浓缩过程的干拢。

    5、斜板间歇式高频微振,对斜板组进行定期自动清洗,使斜板上的物料有序下滑,保证斜板板面上不堆积物料,板间不堵塞,从而保证设备长期稳定的工作效能。

    6、为避免可能出现的底流排放管道和阀门的堵塞,新装备采用了底流无障碍排放装置设计,减少和避免阀门和管道的堵塞和磨损,达到最好的使用效果。

    7、体积小,沉降面积大,处理量大,其占地面积仅是普通浓缩机的1/10

    8、动力消耗少,使用、维护成本低。溢流水清,底流浓度高。

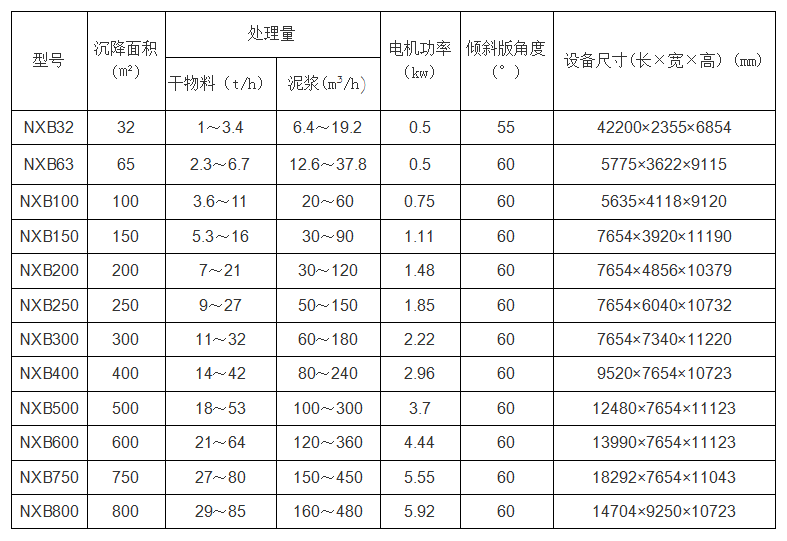

三、技术参数
